3. T-Watch GPS¶
3.1. 1.描述¶
T-Watch GPS是一款基于ESP32的可编程手表套件，由Core PCB和GPS-M8N底板组成。 您甚至可以通过Arduino,ESP-IDF或MicroPython对T-Watch GPS进行编程。
3.2. 2.特征¶
- 主芯片：ESP32，双核MCU（集成双模蓝牙/wifi ），PMU电源管理
- 显示屏：1.54寸LCD电容触摸屏
- 传感器：BMA423三轴加速度计，内置计步算法，活动识别/跟踪，高级手势识别等功能
- 组合套件：锂电池，设计开模，以及粗线表带，并且有黑、白双色
- 开发平台：ESP-IDF(原生SDK)，Arduino,Lua,MicroPython,Scratch
- 支持 GPS定位 功能：经纬度、海拔高度 数据获取
- 支持 TF卡读写
- 支持可拓展模块使用
3.3. 3.引脚详情¶
3.3.1. 屏幕¶
| ESP32 | 属性 | 描述 |
|---|---|---|
| GPIO05 | CS | TFT_CS |
| GPIO18 | SCLK | TFT_SCLK |
| GPIO19 | MOSI | TFT_MOSI |
| GPIO27 | DC | TFT_DC |
| GPIO12 | BL | TFT_BL |
3.3.2. TF卡¶
| ESP32 | 属性 | 描述 |
|---|---|---|
| GPIO13 | CS | TF_CS |
| GPIO15 | MOSI | TF_MOSI |
| GPIO02 | MISO | TF_MISO |
| GPIO14 | SCLK | TF_SCLK |

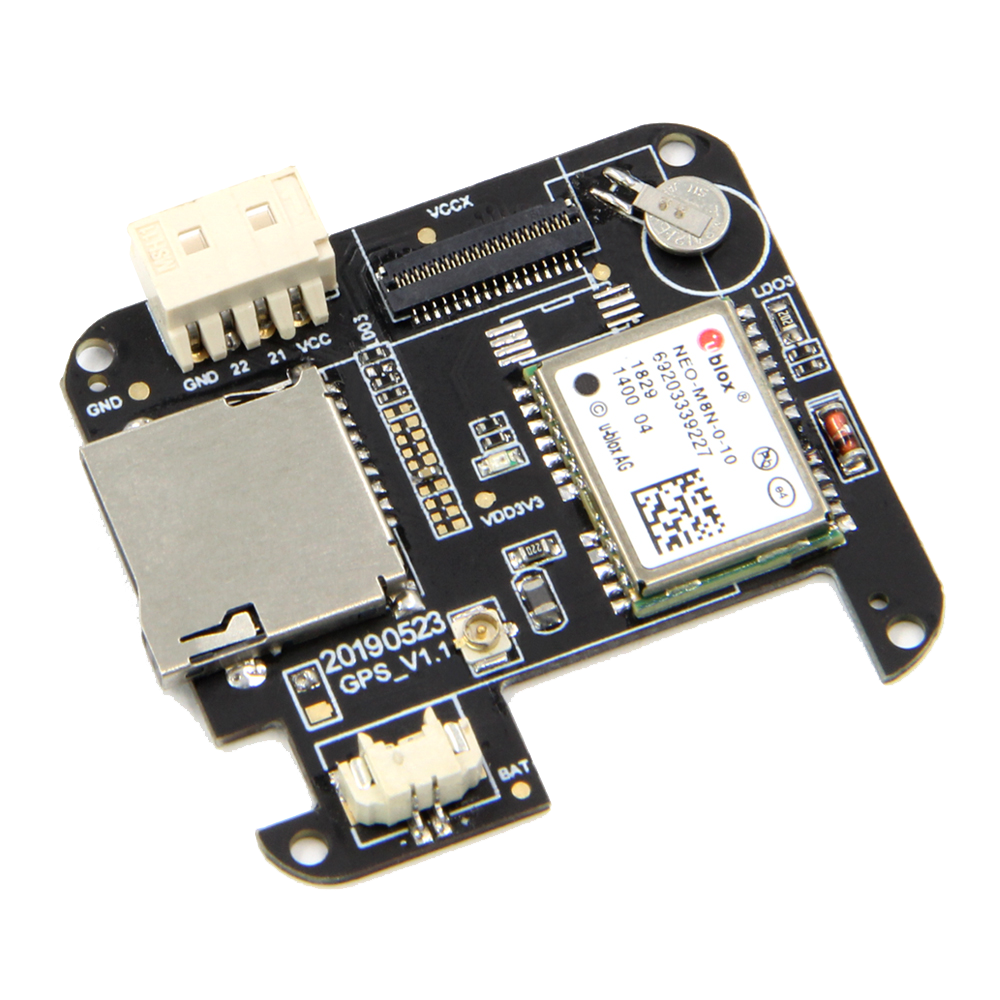

3.3.3. NEO GPS M8N¶
| ESP32 | 属性 | 描述 |
|---|---|---|
| GPIO33 | TX | UART_GPS_TX |
| GPIO34 | RX | UART_GPS_RX |
