2. T-Watch SIM800L¶
2.1. 1.描述¶

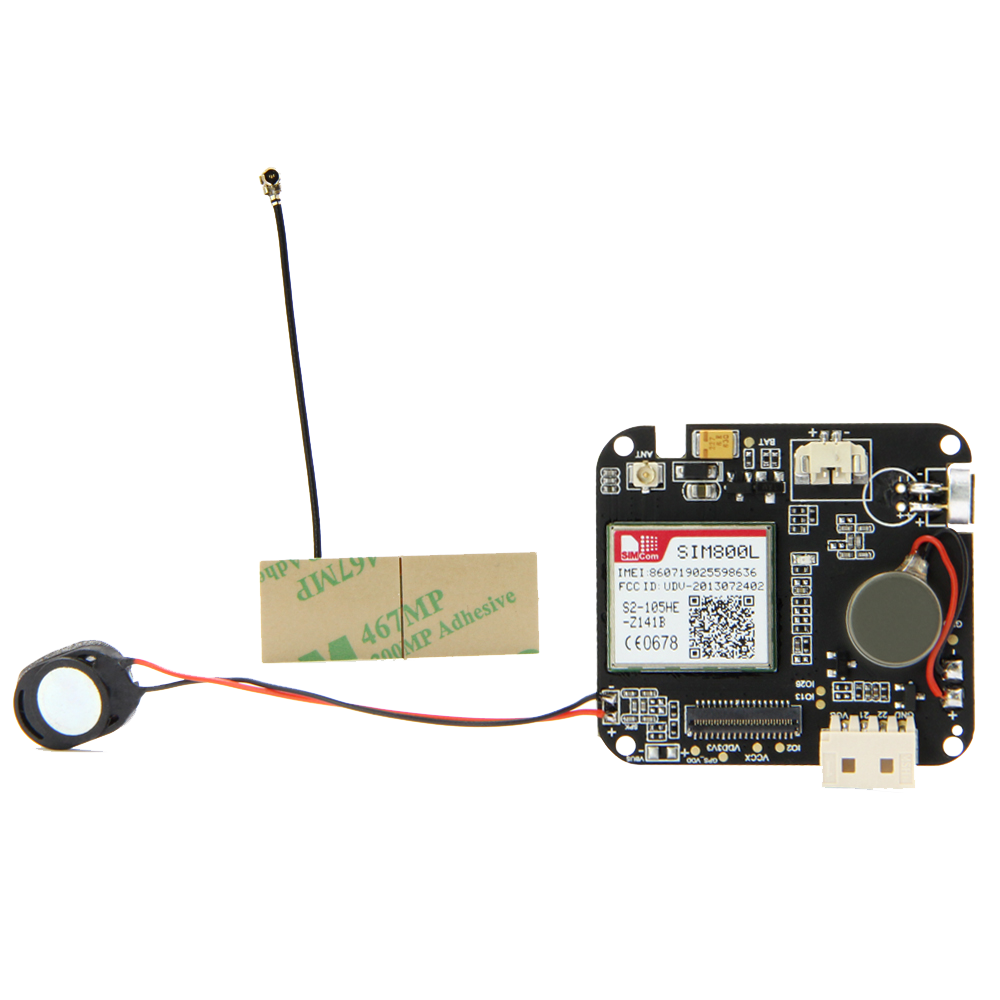

T-Watch SIM800L是一款基于ESP32的可编程手表套件，由Core PCB和SIM800L底板组成。 您甚至可以通过Arduino,ESP-IDF或MicroPython对T-Watch SIM800L进行编程。
2.2. 2.特征¶
- 主芯片：ESP32，双核MCU（集成双模蓝牙/wifi ），PMU电源管理
- 显示屏：1.54寸LCD电容触摸屏
- 传感器：BMA423三轴加速度计，内置计步算法，活动识别/跟踪，高级手势识别等功能
- 组合套件：锂电池，设计开模，以及粗线表带，并且有黑、白双色
- 开发平台：ESP-IDF(原生SDK)，Arduino,Lua,MicroPython,Scratch
- 支持SIM卡电话通信功能
- 支持麦克风
- 支持喇叭
- 支持可拓展模块使用

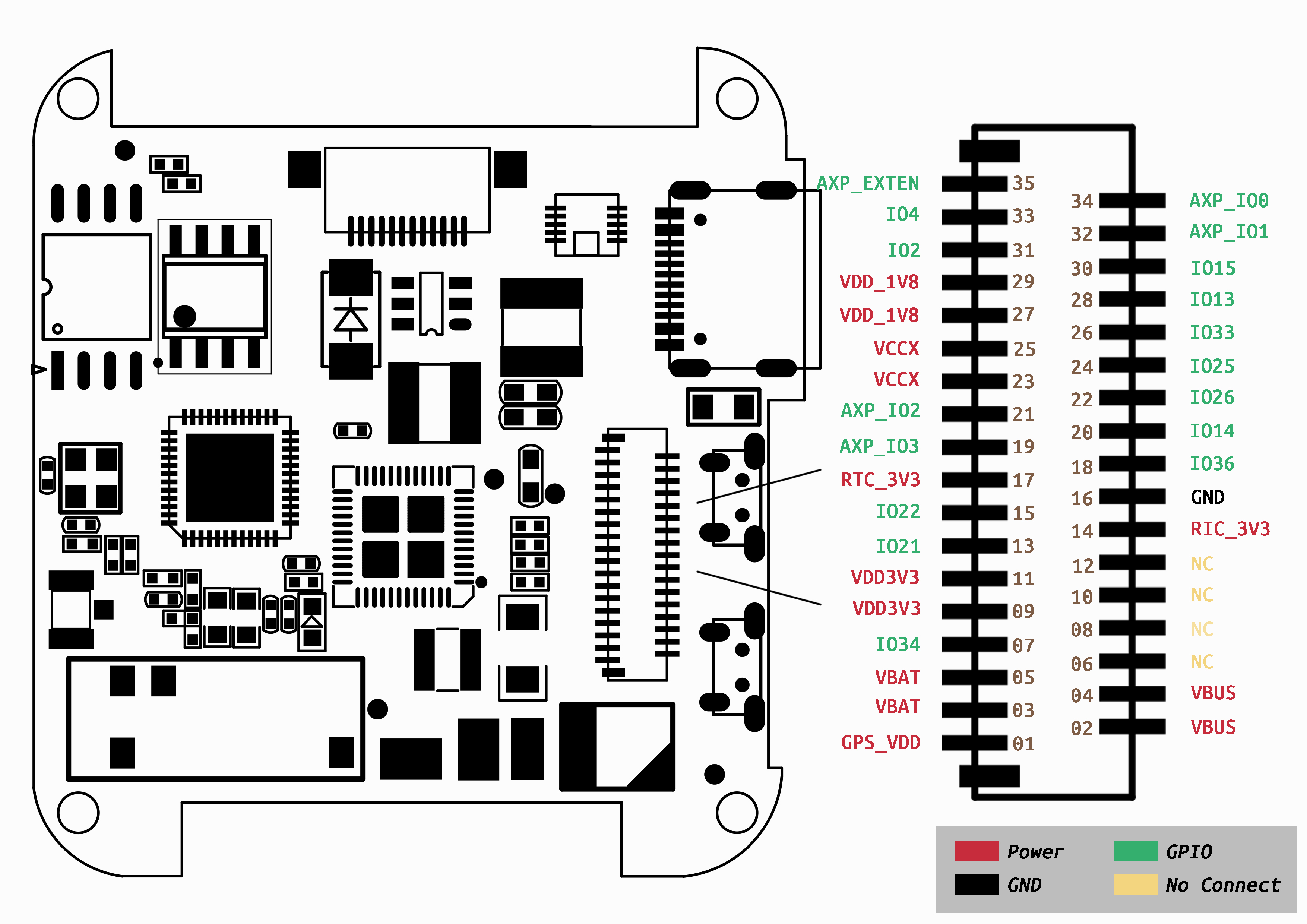

2.3. 3.引脚详情¶
2.3.1. 屏幕¶
| ESP32 | 属性 | 描述 |
|---|---|---|
| GPIO05 | CS | 屏幕,TFT_CS |
| GPIO18 | SCLK | 屏幕,TFT_SCLK |
| GPIO19 | MOSI | 屏幕,TFT_MOSI |
| GPIO27 | DC | 屏幕,TFT_DC |
| GPIO12 | BL | 屏幕,TFT_BL |
2.3.2. SIM800L¶
| ESP32 | 属性 | 描述 |
|---|---|---|
| GPIO33 | TX | SIM卡,UART_SIM_TX |
| GPIO34 | RX | SIM卡,UART_SIM_RX |
| GPIO14 | RST | SIM卡,SIM_RST |
| GPIO15 | PWKEY | SIM卡,SIM_PWKEY |
| GPIO04 | BOOST | SIM卡,SIM_BOOST_CTRL |
